Цепь выглядит простой деталью — набор пластин, пальцев и роликов. Но с точки зрения смазки это одна из самых требовательных передач на производстве: по сути, это длинный ряд движущихся подшипников скольжения, каждый из которых нужно смазать изнутри. Ошибка в выборе или режиме смазывания не проявляется сразу — она копится неделями, а потом оборачивается вытяжкой цепи, проскакиванием по звёздочке и внеплановым простоем линии.
По оценкам отраслевых источников, около 60% преждевременного износа цепей связано именно с неправильной или недостаточной смазкой — не с перегрузкой и не с браком, а со смазыванием. При этом грамотная смазка способна продлить ресурс цепи в разы. Разберём, что происходит внутри цепи, от чего зависит выбор смазочного материала и как не совершить типичных ошибок.
Почему цепь изнашивается и что такое вытяжка

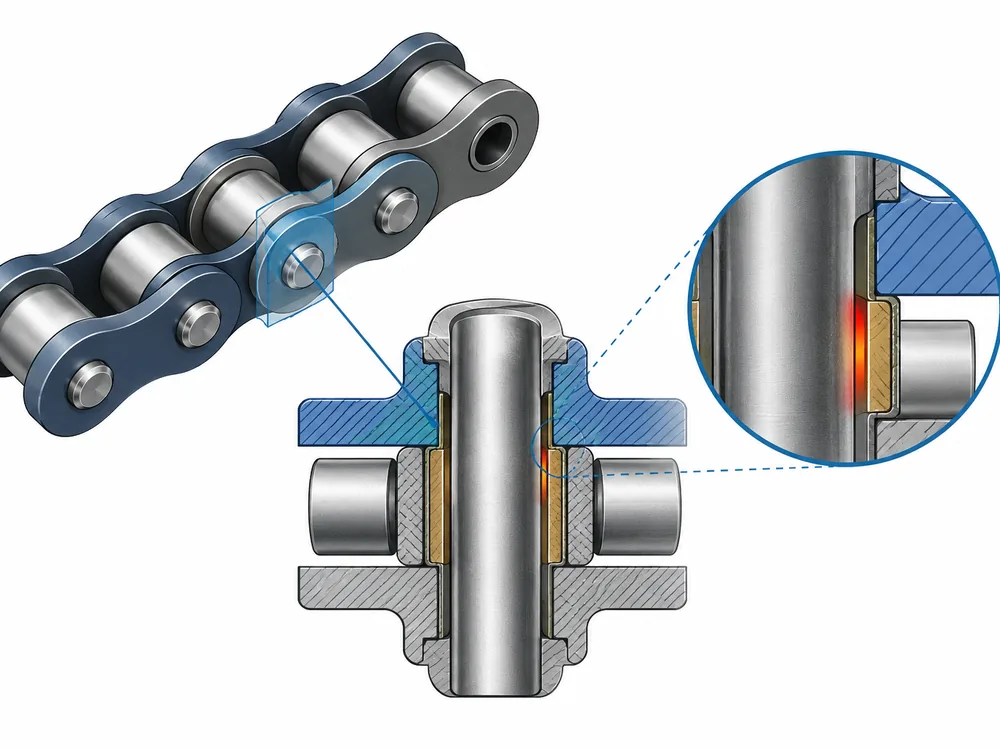

Каждый шарнир цепи — это пара «палец — втулка», работающая как миниатюрный подшипник скольжения. Именно здесь, во внутренней зоне контакта, идёт основной износ. И именно эта зона хуже всего поддаётся смазыванию: она закрыта, добраться до неё маслом снаружи почти невозможно.
Ключевой момент, который часто понимают неверно: вытяжка цепи — это не растяжение металла, а износ. Цепь удлиняется не потому, что пластины деформируются под нагрузкой, а потому, что материал пальца и втулки постепенно срабатывается, и каждый шарнир получает микрозазор. Сумма этих зазоров по всей длине и даёт то, что на глаз выглядит как «цепь растянулась».
Отсюда важное следствие для эксплуатации — существуют предельные значения вытяжки, при которых цепь пора менять:
- •для приводных цепей (звёздочка менее 60 зубьев) замену рекомендуют при удлинении 1,5%, измеренном минимум по шести шагам;
- •для конвейерных цепей допускается работа до 2%;
- •при вытяжке свыше 3% резко растёт риск повреждения звёздочки, проскакивания зубьев, вибрации и шума.
Износ идёт не линейно. Пока смазка работает, вытяжка нарастает медленно и равномерно. Но когда смазочная плёнка перестаёт справляться — либо масло выработалось, либо износился твёрдый упрочнённый слой на пальцах — начинается стадия ускоренного, терминального износа. Вытянутая цепь неравномерно ложится на звёздочку, нагрузка на отдельные шарниры подскакивает, и дальше цепь идёт вразнос буквально за дни.
Недостаток смазки бьёт не только по ресурсу. Когда цепь работает на голодном пайке, износ соседних шарниров расходится — движение становится рывковым, конвейер теряет синхронность и точность позиционирования. Растёт трение, а вместе с ним — потребляемая мощность и вредный нагрев узла.
Почему смазка снаружи цепи почти бесполезна
Это, пожалуй, самая частая и самая дорогая иллюзия в обслуживании цепей. Толстый слой густой смазки на внешней поверхности выглядит убедительно — цепь блестит, «защищена». На деле такой слой не выполняет главной задачи.
Смазка на наружной поверхности цепи защищает металл только от коррозии. До внутренней зоны «палец — втулка», где и происходит износ, она не доходит. Более того, густая смазка снаружи вредна: она собирает пыль и абразив из воздуха, и эта налипшая масса, во-первых, перекрывает доступ свежему маслу внутрь, а во-вторых, при твёрдых загрязнителях начинает работать как абразивная паста, шлифуя звёздочку и корпус цепи.
Диагностировать нехватку внутренней смазки можно по цвету шарниров. Первый признак — красновато-бурый налёт в зоне соединений: это ржавчина от дефицита масла. Если пальцы приобрели тёмно-коричневый, а тем более синеватый оттенок — цепь уже какое-то время работала всухую с перегревом. У правильно смазанной цепи такого окрашивания на шарнирах нет.
Вывод простой: смазочный материал должен обладать способностью проникать внутрь узла, а не просто покрывать цепь снаружи. И это подводит нас к главному конфликту в свойствах цепных смазок.
Какие свойства цепной смазки важнее всего
Хорошая смазка для цепи вынуждена совмещать два свойства, которые противоречат друг другу.
Проникающая способность. Масло должно затечь во внутреннюю зону шарнира — туда, где идёт износ. За это отвечает в первую очередь вязкость: слишком густой продукт останется снаружи и до пальца с втулкой не дойдёт. Именно поэтому для цепей нередко выбирают материалы умеренной вязкости, а не самые густые «на глаз надёжные» смазки.
Адгезия (прилипаемость). Одновременно масло должно удержаться в узле и не слететь под действием центробежной силы на звёздочке и не стечь под собственным весом. Без адгезии смазка уйдёт с цепи за несколько оборотов.
Эти два требования тянут в разные стороны: то, что легко проникает, легко и слетает; то, что хорошо держится, плохо проникает. Качественная цепная смазка — это всегда найденный баланс между проникновением и адгезией, подобранный под конкретное применение. Универсального «самого лучшего» масла для всех цепей не существует именно поэтому.
К этим двум добавляются ещё несколько параметров, критичных для промышленных условий:
- •Термическая стабильность — сопротивление окислению и деградации при рабочей температуре;
- •Стойкость к вымыванию водой — для влажных сред и мойки;
- •Защита от износа и задира (EP-свойства) — для высоконагруженных и ударных режимов;
- •Низкая испаряемость — особенно для высокотемпературных цепей, о чём ниже.
Как температура определяет выбор смазки
Температура — фактор, который чаще всего диктует выбор материала, и на обоих концах шкалы возникают свои сложности.

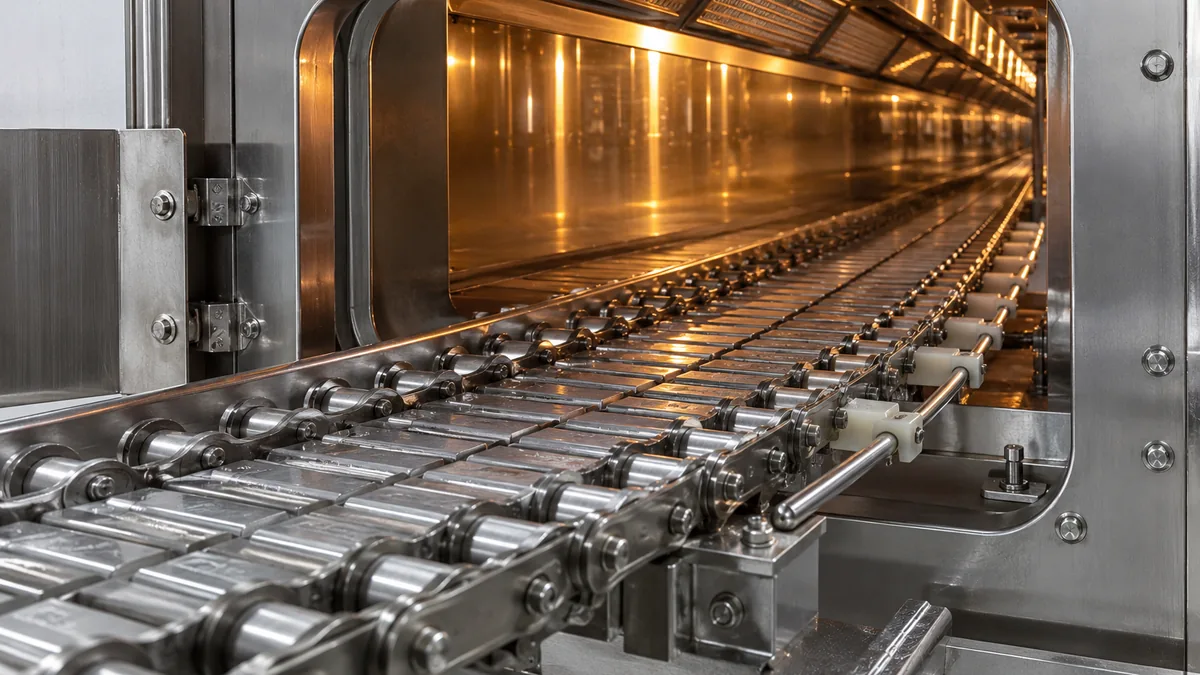

Высокие температуры (печи, сушилки, термокамеры). Здесь на первый план выходят испаряемость и характер остатка. Хорошая высокотемпературная цепная смазка должна испаряться минимально — это позволяет реже доливать и не засорять вытяжную фильтрацию. Но ещё важнее, каким становится остаток после испарения лёгких фракций: он обязан оставаться мягким и текучим, иначе шарниры «закоксуются» и заклинят. Идеально, когда остаток снова растворяется в свежем масле при доливе. Обычные минеральные масла на таких режимах быстро окисляются и оставляют твёрдый лаковый нагар — поэтому для высоких температур применяют синтетические продукты. Чем выше рабочая температура, тем ощутимее выигрыш синтетики: она не только держит режим, но и даёт увеличенные интервалы долива.
Низкие и экстремально низкие температуры (морозильные конвейеры, шоковая заморозка). Здесь критична текучесть: на морозе масло густеет и перестаёт затекать в шарнир. В диапазоне до −55…−65 °C прокачиваемость становится определяющей. Для таких задач хорошо себя показывают синтетические масла на основе ПАО (полиальфаолефинов) — они сохраняют текучесть на сильном морозе и при этом подходят для пищевых применений класса H1. В экстремальном холоде приходится искать баланс между вязкостью и противоизносными свойствами: слишком жидкое масло затечёт, но не защитит под нагрузкой.
Практический ориентир при подборе: всегда сверяйтесь с паспортными диапазонами непрерывной и кратковременной рабочей температуры конкретного продукта, а не с общим «высокотемпературная / морозостойкая». Смазка должна с запасом перекрывать и штатную, и пиковую температуру узла.
Когда речь идёт о синтетических высокотемпературных цепных маслах, в нашем ассортименте это, например, Klübersynth CH 2-46 и Klübersynth CHX 2-220 — синтетика для цепей, работающих в широком температурном диапазоне.
Смазка цепей в пищевой промышленности: класс NSF H1
Пищевые производства — отдельная и очень частая задача. Здесь к смазке добавляется требование безопасности при случайном контакте с продуктом, и обычные индустриальные масла применять нельзя.
Стандарт для таких применений — регистрация NSF H1: она разрешает случайный, непреднамеренный контакт смазки с пищевым продуктом. Для конвейерных и печных цепей на хлебопекарных, мясных, молочных, кондитерских и напиточных линиях используют именно H1-материалы.
При этом пищевая цепная смазка должна не только быть безопасной, но и работать не хуже индустриальной: хорошая адгезия, стойкость к вымыванию водой (мойка на пищевке частая и агрессивная), термостабильность на печных участках. Синтетические пищевые смазки для этого подходят лучше — они дают термическую стабильность, стойкость к окислению и высокую прочность плёнки при высоких скоростях.
В категории цепных смазок Klüber пищевое направление у нас представлено линейкой NH1 — это продукты с регистрацией для пищевого контакта под разные режимы:
- •Klüberfood NH1 CH 2-220 и Klüberfood NH1 CH2-460 — цепные масла разной вязкости под пищевые конвейеры;
- •Klüberfood NH1 CH 6-120 Supreme — для более требовательных высокотемпературных задач;
- •Klüberfood NH1 C 8-80 — под свои условия применения.
Подобрать конкретный продукт под температуру и тип линии удобнее из общей категории смазок для цепей и конвейеров, где собраны и пищевые, и индустриальные варианты.
Типы смазочных материалов для цепей
Материалы для цепей различаются по консистенции и принципу действия. Выбор зависит от скорости, нагрузки, температуры и доступности цепи для обслуживания.
Цепные масла. Основной рабочий инструмент для большинства приводных и конвейерных цепей. Хорошо проникают в шарнир, отводят тепло, вымывают продукты износа при проточных методах. Вязкость подбирается под скорость и нагрузку — распространённый ориентир для цепей лежит в районе ISO VG 46 и выше для тихоходных нагруженных передач. Для медленных тяжелонагруженных цепей выбирают более вязкие масла, для быстрых — менее вязкие, способные затечь в узел.
Пластичные (густые) смазки. Применяют там, где нужен долго держащийся защитный слой и нет возможности частого долива, а также для защиты от вымывания и загрязнений. Важно помнить ограничение: густая смазка плохо проникает во внутреннюю зону шарнира, поэтому её задача чаще — наружная защита и работа в открытых, медленных узлах, а не глубокая смазка быстрого шарнира.
Сухие плёночные смазки (на основе PTFE, дисульфида молибдена MoS₂, графита, иногда на восковой основе). Наносятся с испаряющимся носителем, который уносит растворитель и оставляет сухую плёнку. Их сильная сторона — чистота: сухое покрытие не собирает пыль и абразив. Поэтому сухие смазки хороши там, где долив затруднён или нежелателен — например, в печах и на пищевых линиях, где мокрое масло загрязняло бы продукт. Часто в такие составы добавляют твёрдые присадки с лёгким испаряющимся носителем именно для запылённых сред.
Синтетические высокотемпературные масла. Отдельный класс под печи и горячие зоны — с минимальной испаряемостью и мягким текучим остатком, о чём говорилось выше.
Методы нанесения смазки на цепь
Способ смазывания не менее важен, чем сам материал. Отраслевые стандарты (таблицы ASME B29) привязывают метод к скорости цепи и передаваемой мощности: чем выше скорость и нагрузка, тем более совершенная система смазывания нужна.
Основные методы, от простого к автоматическому:
- •Ручной. Масло наносят кистью или маслёнкой периодически, ориентир — раз в 8 часов работы. Самый дешёвый, но и наименее надёжный способ, требует дисциплины и остановки оборудования (снимать кожух на ходу опасно).
- •Капельный. Масло дозированно капает на цепь, типовой расход — 5–20 капель в минуту на нить цепи в зависимости от скорости. Подходит для передач с невысоким давлением в шарнире, легко автоматизируется таймером.
- •Масляная ванна. Нижняя ветвь цепи проходит через масло в картере. Хорош для тихоходных и средних передач в закрытом корпусе. Критичен уровень: слишком глубоко — масло перегревается и окисляется, слишком мелко — смазки не хватает.
- •Разбрызгивающий диск. Диск, вращаясь в масле, забрасывает его на цепь. Для средних и высоких скоростей и мощностей.
- •Принудительная подача (масляный поток). Автоматическая подача масла точно в нужную зону по таймеру. Для высокоскоростных и мощных передач.

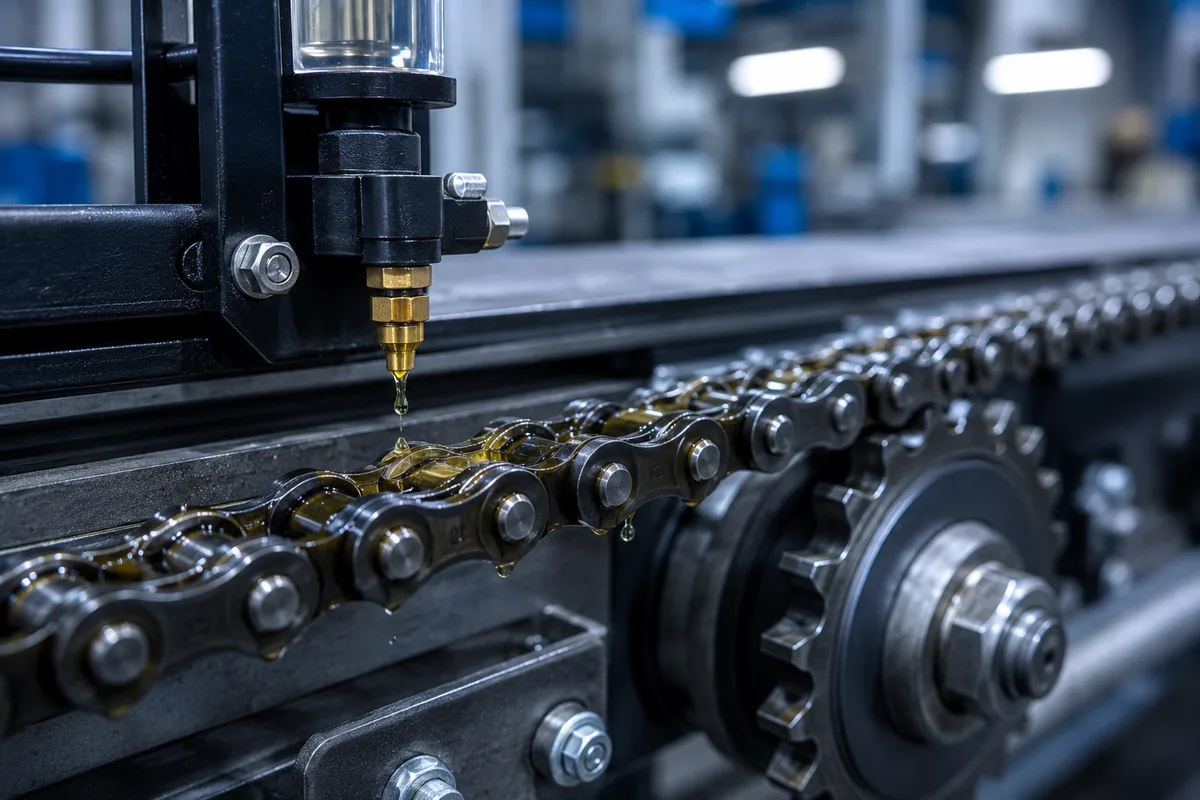

Одно правило действует для всех методов и часто игнорируется: наносить масло нужно на набегающую, провисающую ветвь цепи, непосредственно перед звёздочкой. Именно там цепь максимально изгибается, шарниры раскрываются, и гравитация с центробежной силой затягивают свежее масло внутрь узла. Нанесение в этой точке кардинально улучшает проникновение.
Интервалы смазывания и обслуживание
Интервал долива зависит от шага цепи, скорости, температуры и условий среды — единой цифры нет, её определяют под конкретную установку. Есть, однако, рабочие ориентиры и правила.
Для ручного и капельного методов базовая частота — каждые 8 часов работы, дальше корректируется по опыту. Для масляной ванны есть отдельный ориентир по замене масла: первую замену делают через 50 часов работы (приработка), затем — каждые 500 часов. Уровень масла в ванне и картере проверяют ежедневно, заодно контролируя течи, вспенивание и признаки перегрева.
Для новых систем оптимальный интервал долива лучше подбирать постепенно, отталкиваясь от рекомендаций производителя цепи (он даёт первичную смазку и советы по доливу) и производителя оборудования (он задаёт точки и системы смазки). Ответственность за соблюдение и корректировку — на эксплуатирующей стороне.
Регулярное обслуживание — это не только долив. В цикл входят: контроль вытяжки по шести шагам, очистка от налипшего абразива (грязную цепь перед доливом протирают керосином или негорючим растворителем), проверка сопел и форсунок на проходимость, контроль натяжения. Плавное, контролируемое перетягивание цепи по мере вытяжки продлевает ресурс; резкое перетягивание, наоборот, вредит.
Автоматические системы смазки цепей
Для высокоскоростных, непрерывных или труднодоступных линий ручное и капельное смазывание становится либо ненадёжным (человеческий фактор), либо опасным (обслуживание на ходу). Здесь оправданы автоматические системы.
Автоматическая смазка подаёт точную дозу масла в заданную точку по расписанию — спреем, каплей или щёткой. Это убирает человеческий фактор и стабилизирует режим: цепь получает ровно столько смазки, сколько нужно, и именно туда, где нужно. На пищевых печных конвейерах применяют системы, которые по датчику позиции цепи наносят минимальную дозу высокотемпературного H1-масла точно на зону износа, соблюдая нормативы по контакту с продуктом.
Централизованные системы смазки идут дальше — подают материал сразу на много точек, включая цепи, по программируемым интервалам и дозам. Для крупных линий с множеством узлов это способ гарантировать, что ни одна точка не будет забыта.
Автоматизация окупается там, где цена простоя и внепланового износа выше стоимости системы: непрерывное производство, высокие скорости, большое число цепей, труднодоступные или горячие зоны.
Частые ошибки при смазывании цепей
Большинство отказов цепей — это не про «плохую цепь», а про повторяющиеся ошибки обслуживания. Самые распространённые:
- •Ставка на наружную смазку. Обильно смазанная снаружи и сухая внутри цепь — классика. Снаружи блестит, внутри изнашивается.
- •Слишком густой материал. Не проникает в шарнир и собирает абразив. Для внутренней смазки нужен продукт, способный затечь внутрь.
- •Нанесение не в ту точку. Масло на тугую ветвь или не перед звёздочкой не попадает в раскрытый шарнир.
- •Неверный интервал. Периодические «сухие» пробеги между доливами дают тот же износ, что и полное отсутствие смазки.
- •Не тот тип под температуру. Минеральное масло в печи закоксуется; обычное масло на морозе не затечёт.
- •Смешивание несовместимых смазок. Долив другого типа поверх старого может свернуть материал или лишить его свойств. При смене типа смазки цепь очищают.
- •Игнорирование загрязнений. Абразив на цепи работает как шлифпаста по звёздочке и шарниру.
Как подобрать смазку под вашу цепь
Подбор смазки для цепи — это не выбор «самого лучшего масла», а поиск баланса под конкретный узел: температура, скорость, нагрузка, среда, требования пищевой безопасности. Одна и та же цепь на печной линии и на морозильном конвейере потребует принципиально разных материалов.
Если вы не уверены, какой продукт подойдёт под ваш режим, — мы поможем подобрать смазку под конкретную задачу: по температурному диапазону, типу цепи и условиям эксплуатации. Наш каталог цепных смазок Klüber включает и синтетические высокотемпературные масла, и пищевые NSF H1 продукты под разные линии. Опишите узел и условия — напишите инженерам РИТС, подберём материал и режим смазывания.
